《AM》因水凝胶的瓶颈，顾3D打印固态导电离子弹性体作为触觉应用
时间:2021-11-09 08:19 来源:南极熊 作者:admin 点击:次
通过 3D 打印将柔软的导电材料塑造成优先的结构，对于从触觉设备到生物电子学的众多应用来说都极具吸引力。一种具有里程碑意义的柔软导电材料是水凝胶/离子凝胶。然而，3D
打印的水凝胶/离子凝胶仍然存在一个基本瓶颈：由于水凝胶/离子凝胶内液体的蒸发和泄漏导致其电气机械性能的稳定性有限。虽然光固化无液体离子导电弹性体可以规避这些限制，但相关的光固化过程很麻烦，因此印刷质量相对较差。

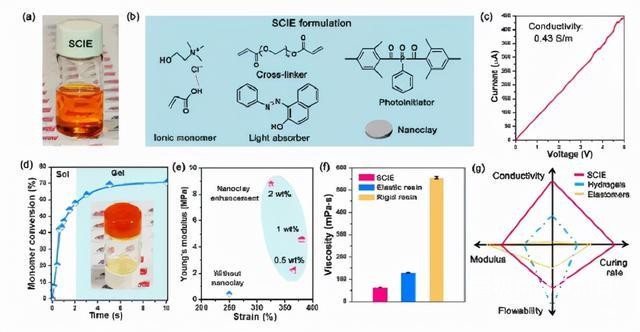

图 1. 3D 打印 SCIE 的设计。
最近，香港城市大学科研团队开发了一种快速光固化固态导电离子弹性体 (SCIE)，可实现任意结构的高分辨率 3D 打印。与传统的离子导电材料相比，印刷的积木具有许多有前途的特性，包括高分辨率结构（甚至~50 um 悬垂晶格）、良好的杨氏模量（高达~6.2 MPa）和拉伸性（断裂应变为 ~292%）、优异的在较宽的温度范围内（-30oC 至 80oC）具有良好的电导率耐受性，即使在 10000 次装卸循环后仍具有良好的弹性和抗疲劳能力。团队进一步证明，打印的积木可以编程到 3D 柔性触觉传感器中，例如基于陀螺仪的压阻式传感器和基于间隙的电容式传感器，这两种传感器的灵敏度都比笨重的同类传感器高几倍。

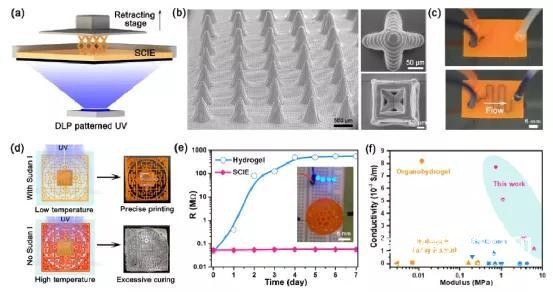

图 2. 3D 打印堆积的表征。
相关论文以题为3D Printed, Solid-state Conductive Ionoelastomer as a Generic Building Block for Tactile Applications发表在《Advanced Materials》上。通讯作者是香港城市大学王钻开教授。
|
- 上一篇：金属3D打印的表面处理方法
- 下一篇：3D打印织物超级电容器的直接相干多墨水印刷
