旋转是产品设计过程中经常运用到的CAD功能，特别是在建模设计方面。有些产品的外观造型，设计师在设计时如果能合理运用旋转功能，可达到事半功倍的效果。常见的台灯就是这种圆心对称造型的产品。本文将以台灯为例，向大家介绍在专业的三维CAD软件——中望3D中，如何通过使用旋转功能和阵列、扫掠等功能，快速实现产品建模的操作。

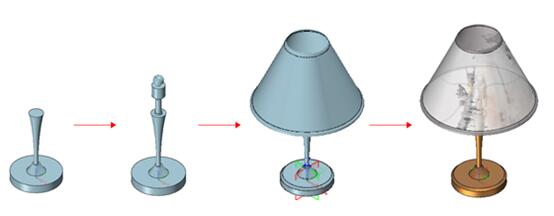

图1即是本次操作的基本流程展示。

图1 台灯建模设计的基本流程

下面我们来看看在中望3D中具体的操作步骤：

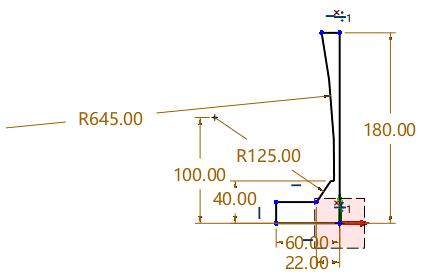

1、 选择XZ平面绘制台灯灯座的草图，草图尺寸如图2所示。

图2 绘制台灯底座草图

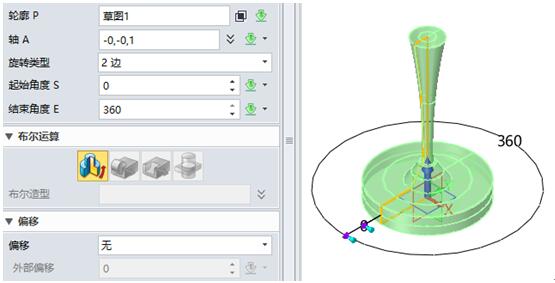

2、选择造型模块中的旋转命令，轮廓则选择步骤1中草图，轴选择Z轴，进行旋转，如图3所示。

图3 旋转操作

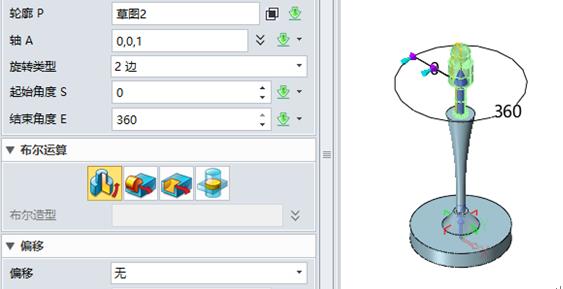

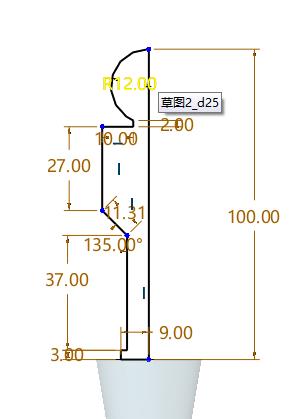

3、选择YZ平面作为草图绘制平面，绘制草图如图4所示。并对所绘制的草图进行旋转，旋转轴选择Z轴，操作步骤与第二步一样，效果如图5所示。

图4 绘制草图

图5 旋转操作

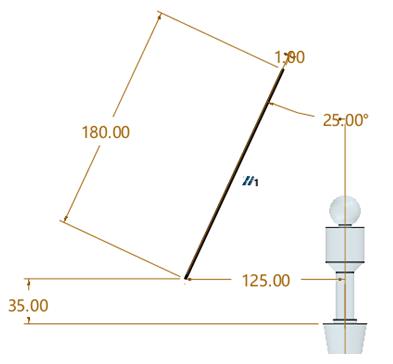

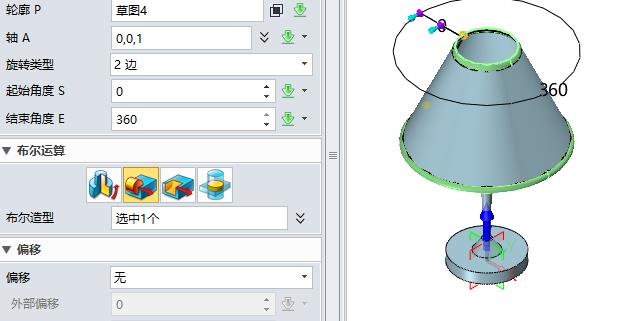

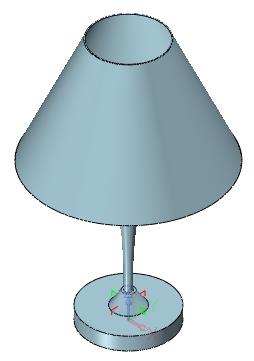

4、 以YZ平面为绘图平面，绘制灯罩的草图，如图6所示，并进行轴为Z轴的旋转操作，图7为旋转后的效果。

图6 绘制灯罩草图

图7 灯罩旋转

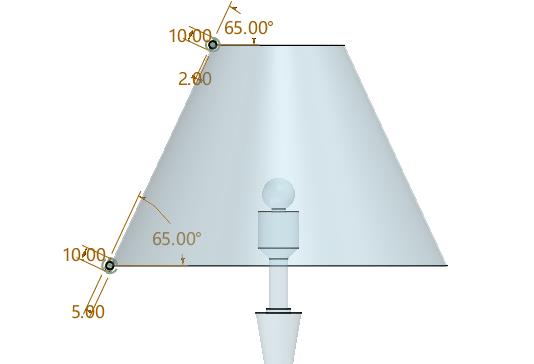

5、以XZ平面为草图绘制平面，选择预制草图中旋转椭圆分别绘制如图8所示，长轴为10mm、短轴为5mm和长轴为10mm、短轴为2mm，旋转角度为65°的椭圆。

图8 绘制旋转椭圆

6、点击旋转命令，选择步骤5绘制的草图为轮廓，选择Z轴为旋转轴，布尔运算选择加运算，如图9所示。

图9 凸台旋转操作

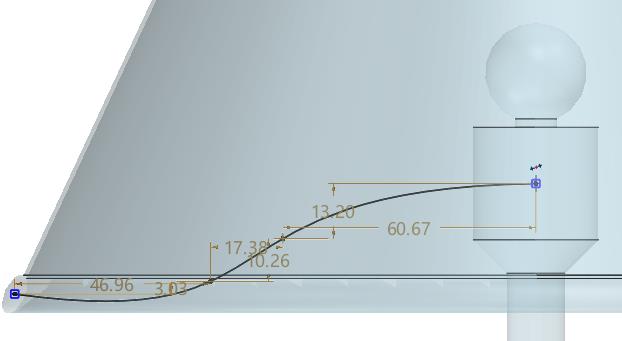

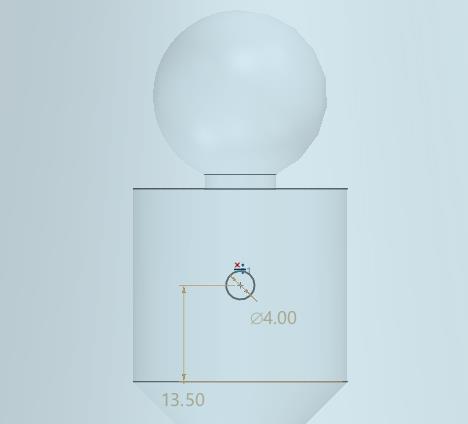

7、选择XZ平面为绘图平面绘制草图，在如图10位置绘制直径为4mm的圆。选择YZ平面绘制如图11所示曲线。

图10 绘制草图

图11 绘制曲线草图

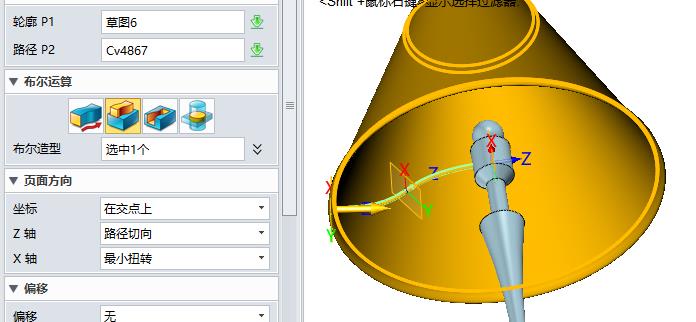

8、选择造型模块中的扫掠命令，以草图10为轮廓，草图11为路径，选择加运算进行扫掠操作，如图12所示。

图12 扫掠操作

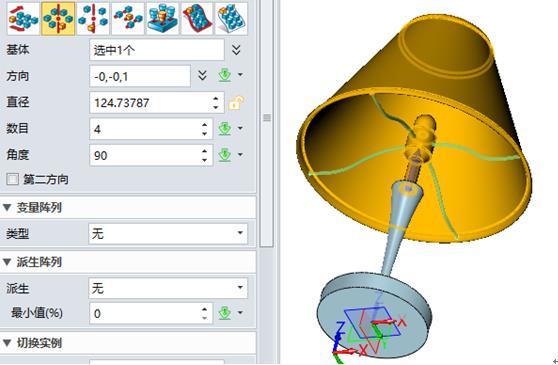

9、选择造型模块中特征阵列命令，基体为步骤8中所得实体，方向为Z轴正方向，数目为4，角度为90°，圆形阵列实体。如图13所示。

图13 圆形特征阵列操作

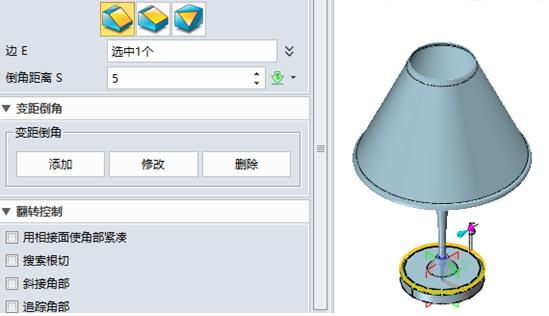

10、选择造型模块的倒角命令，如图14选择底座上部圆形为边，倒角距离为5mm。

图14 倒角操作

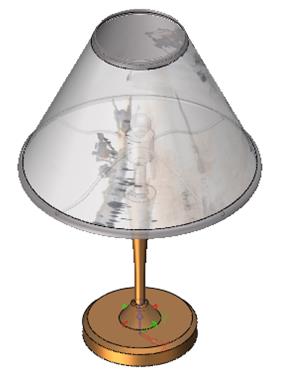

11、通过视觉样式模块中的材质和面属性等操作，即可得到如图15所示，台灯的完整设计结果。

图15 台灯的最终设计结果

通过上述步骤，我们看到了中望3D建模功能的强大和便捷。在整个台灯的设计过程中，主要运用了旋转功能，即通过一个截面轮廓围绕一根轴旋转即可快速创建出对应造型特征，大大提升了设计效率。在以后的设计工作中，如果遇到这种对称性的产品，不妨运用旋转功能来试试吧。
