CAD的圆、圆弧、椭圆、椭圆弧命令

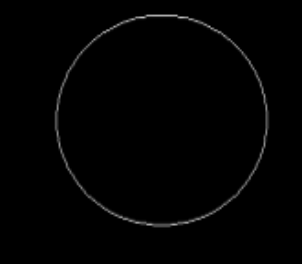

一、圆命令(C)

1. 在绘图菜单下单击圆命令

2. 直接在命令中输入快捷键C

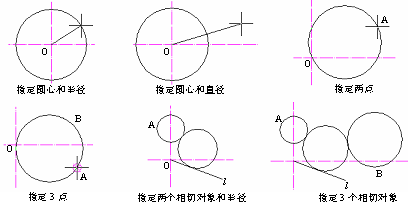

绘制圆的几种形式


通过指定圆心和半径或直径绘制圆的步骤:在命令栏中输入快捷键?为C,指定圆心,指定半径或直径


创建与两个对象相切的圆的步骤:选择CAD中“切点”对象捕捉模式


在命令栏中输入快捷键?为C,点击T,选择与要绘制的圆相切的第一个对象,选择与要绘制的圆相切的第二个对象,指定圆的半径


三点(3P)通过单击第一点、第二点、第三点确定一个圆。

相切、相切、相切(A)相切三个对象可以画一个圆。


二点(2P)两点确定一个圆


在“绘图”菜单中提供了6种画圆方法




二、圆弧命令(A)


2.在绘图菜单下单击圆弧命令

3.直接在命令中输入快捷键A




绘制弧的几种形式:绘图菜单中提供了11种方式.


通过指定三点的绘制圆弧方法:确定弧的起点位置,确定第二点的位置,确定第三点的位置

通过指定起点,圆心,端点绘制圆弧方法

己知起点,中心点和端点,可以通过首先指定起点或中心点来绘制圆弧,中心点是指圆弧所在圆的圆心

通过指定起点,圆心,角度绘制圆弧方法,如果存在可以捕捉到的起点和圆心点,并且己知包含角度,使用“起点,圆心,角度”或“圆心,起点,角度”选项

如果己知两个端点但不能捕捉到圆心,可以使用“使用,端点,角度”法

通过指定起点,圆心,长度绘制圆弧方法“,如果可以捕捉到的起点和中心点,并且己知弦长,可使用”起点,圆心,长度“或圆心,起点,长度”选项(弧的弦长决定包含角度)


三、椭圆命令(EL)


绘制方式:


2.在绘图菜单下单击椭圆命令

3.直接在命令中输入快捷键EL

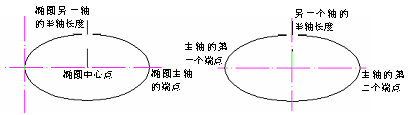

绘制椭圆两种方法

1. 中心点:通过指定椭圆中心,一个轴的端点(主轴)以及另一个轴的半轴和度绘制椭圆。

2. 轴,端点:通过指定一个轴的两个端点(主轴)和另一个轴的半轴的长度绘制椭圆。




四、椭圆弧命令

绘制方式:


2.在绘图菜单下单击椭圆弧命令

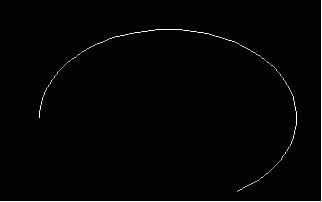

椭圆弧的绘制

椭圆弧绘制方法为按照命令栏提示绘制,顺时针方向是图形去除的部分,逆时针方向是图形保留的部分
