4. “主单位”选项卡

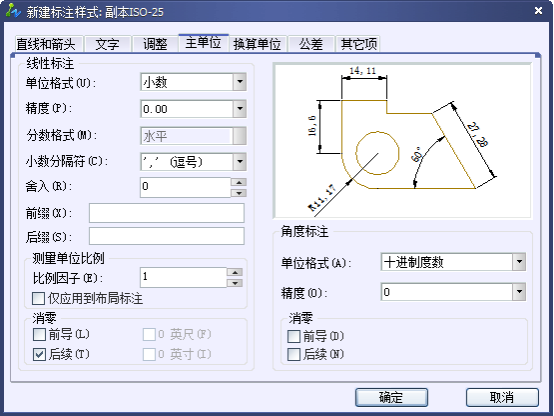

此选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀。下图为对应的对话框。

“主单位”选项卡中，“线性标注”选项组用于设置线性标注的格式与精度。“角度标注”选项组确定标注角度尺寸时的单位、精度以及消零否。

5. “换算单位”选项卡

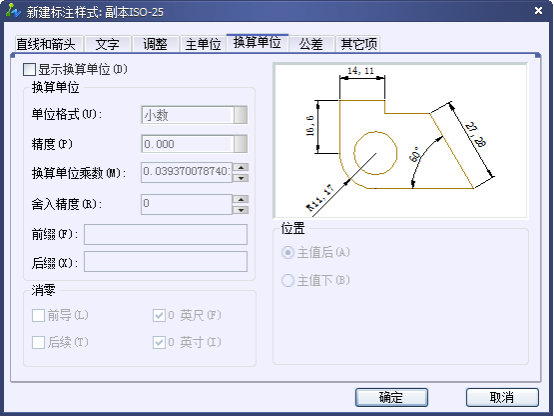

“换算单位”选项卡用于确定是否使用换算单位以及换算单位的格式，对应的选项卡如下图所示。

“替换单位”选项卡中，“显示换算单位”复选框用于确定是否在标注的尺寸中显示换算单位。

“换算单位”选项组确定换算单位的单位格式、精度等设置。“消零”选项组确定是否消除换算单位的前导或后续零。“位置”选项组则用于确定换算单位的位置。用户可在“主值后”与“主值下”之间选择。

6.“公差”选项卡

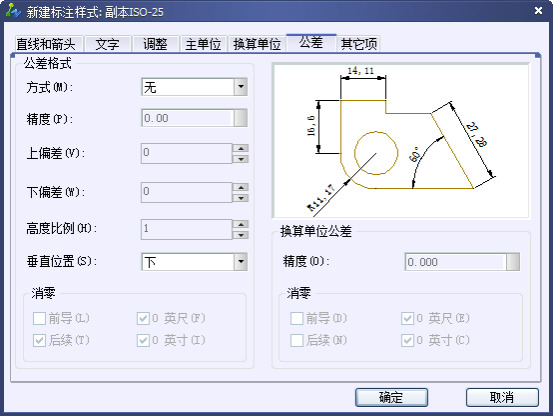

“公差”选项卡用于确定是否标注公差，如果标注公差的话，以何种方式进行标注，下图为对应的选项卡。

“公差”选项卡中，“公差格式”选项组用于确定公差的标注格式。“换算单位公差”选项组确定当标注换算单位时换算单位公差的精度与消零否。

利用“新建标注样式”对话框设置样式后，单击对话框中的“确定”按钮，完成样式的设置，CAD返回到“标注样式管理器”对话框，单击对话框中的“关闭”按钮关闭对话框，完成尺寸标注样式的设置。

7.“其他项”选项卡

“公差格式”我们可以通过更改的选项去设置我们的公差格式。

“消零”当我们需要消零的时候，可以开启可以选择是不同的类型。

“换算公差单位”我们可以设置公差的精度或是消零。
