三步解决CAD中绘制阶梯剖面图问题
时间:2016-08-17 22:35 来源:未知 作者:中国3D打印网 点击:次

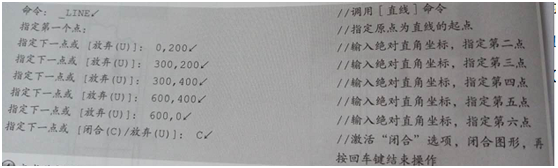

1.点击【快速访问】工具栏中的【新建】按钮，新建空白文件。 2.打开状态栏上的【正交】按钮，开启正交模式，使绘制出来的直线保持水平或垂直。 3.在【默认】选项卡中，点击【绘图】面板中的【直线】按钮，绘制直线，命令行提示如下：

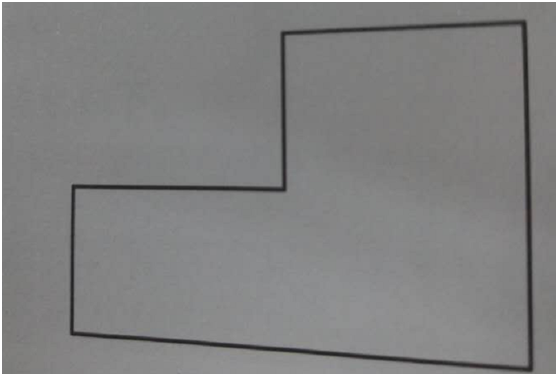

完成阶梯剖面图的绘制，效果如下图:
|
