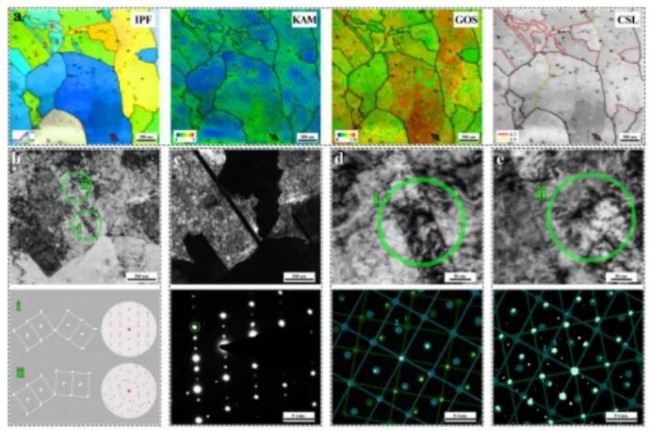

图10 TiC团聚颗粒附近的晶界结构。(a) TKD结果的IPF、KAM、GOS、CSL晶界分布图,标记1-5显示在孪晶和基体中;(b) 模拟结果显示了对应于晶界位置i和ii的SAED模式;(c) 双变异体在暗视野形态中的分布;SAED图形分别对应于纳米晶的(d)∑3和(e)∑9晶界。

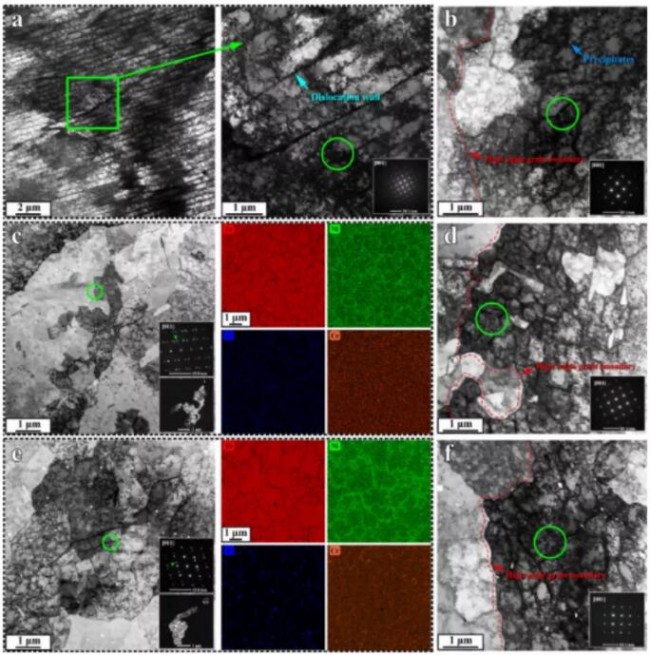

图11 STEM图像显示了316LSS的(a)细长位错细胞和(b)等轴位错细胞结构;(c) #5-TiC/316LSS复合材料的孪晶形态和相应的STEM-EDS图谱,(d)等轴位错胞结构 ;(e) #23TiC/316LSS复合材料的孪晶形态和相应的STEM-EDS图谱;(f)等轴位错胞结构。
图12 TKD结果分别显示了(a)#5-TiC/316LSS复合材料和(b)#23-TiC/316LSS复合材料的STEM、BSE、IPF和CSL晶界分布图。STEM图像显示(c)细长的纳米晶(d)宽的纳米晶(e)复合材料中扩散的9R形态。对应于这些位置的SAED模式提供了具有取向关系的基体、孪晶和9R的晶体学信息。
图13(a) 9R晶体结构与基体转变 → 9R→ 成双的(b) HRTEM图像显示ITB通过矩阵变换的Shockley部分滑动迁移 → 9R→ 成双的。

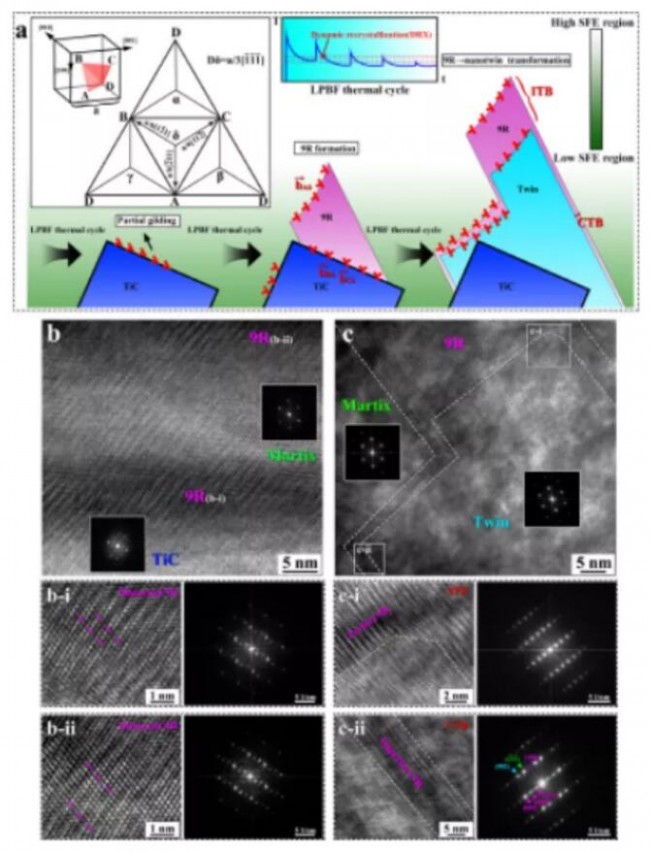

图14(a)在LPBF热循环过程中,TiC纳米颗粒诱导孪晶生长与动态再结晶(DRX)相关。沿[101]轴区域(b)HRTEM图像显示TiC纳米颗粒和基体界面处的不连续扭曲9R;(c) HRTEM图像分别显示未转化的部分完美和不完美的9R结构形成ITB和CTB。
图15(a) 该示意图显示了TiC颗粒对316Lss等轴晶和柱状晶之间的枝晶比的影响。研究了(b)#0-316LSS和(c)#15tic/316LSS的微观结构特征,包括枝晶形态、晶粒尺寸、HAGB、LAGB、CSL晶界和KAM;(d)研究了激光功率和扫描速度对复合材料等轴枝晶、柱状枝晶、聚集态TiC的影响。

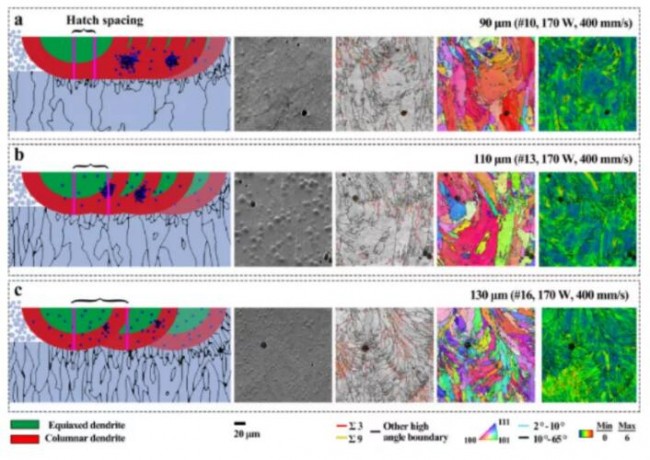

图16 TiC颗粒的聚集、枝晶形态、晶界随舱口间距的增大而变化,重熔区和热影响区也随HAZ的减小而减小。通过SEM和EBSD表征,在(a)#10、(b)#13和(c)#16-TiC/316Lss中列举了不同填充间距引起的TiC/316Lss的微观结构演变。
(责任编辑:admin) |
