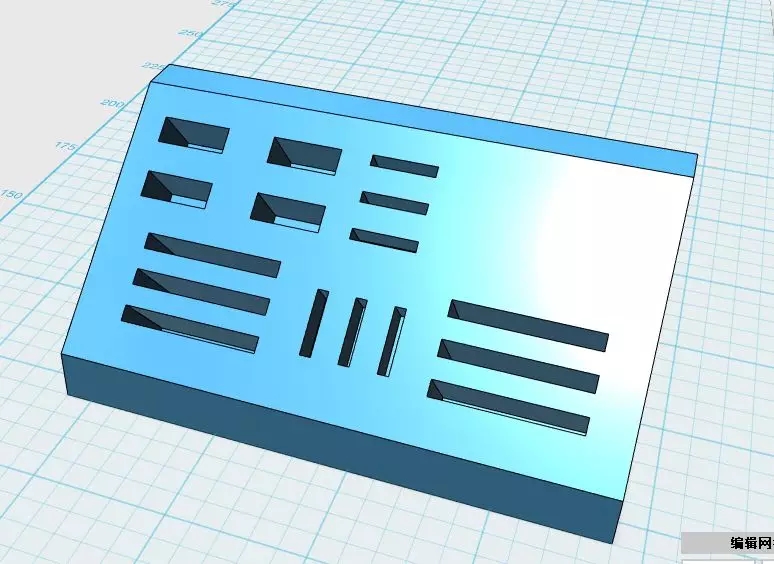

用3D打印机制作一个便携的SD卡U盘收纳槽
1、使用123D软件，可在官网（www.cxsw3d.com)下载。提取码：9qje
2、 在制作的过程中，用到的有5个命令: 长方体、拉伸、矩形、复制、粘贴。
二、备注
1、在图形某一面上绘制线段时需要先选中模型的面，然后点击命令。3、快捷键：Ctrl+T移动旋转实体、Ctrl+C复制、Ctrl+V粘贴。
4、软件默认单位都为mm（毫米）。
操作步骤

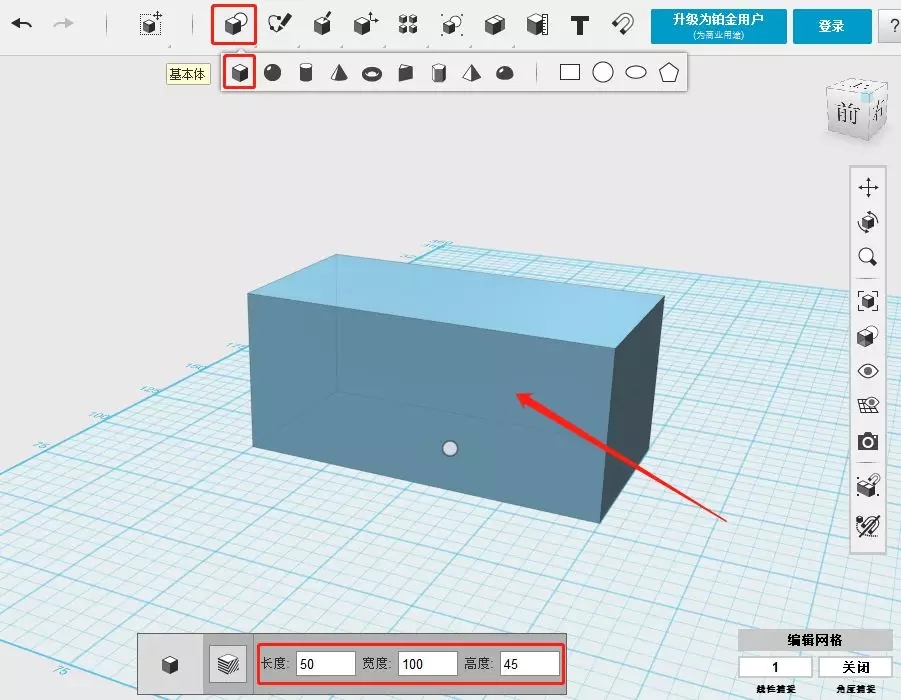

1：点击基本体→长方体命令，建立一个长50mm，宽100mm，高45mm的长方体。

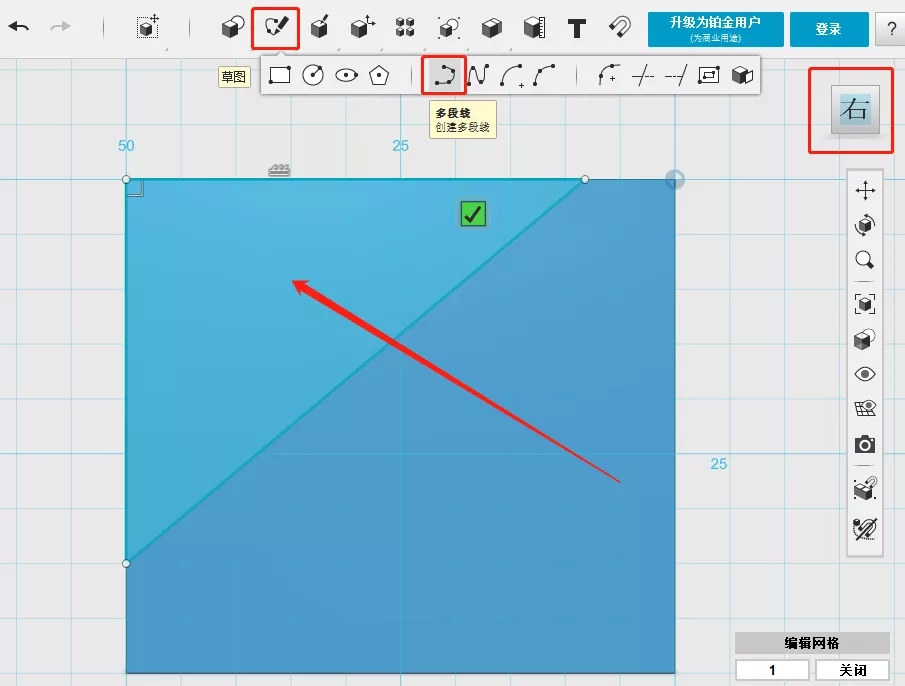

2：选择右视图，点击草图→多段线命令，在长方体的侧面绘制一个封闭的三角形（边长大小自定义）。

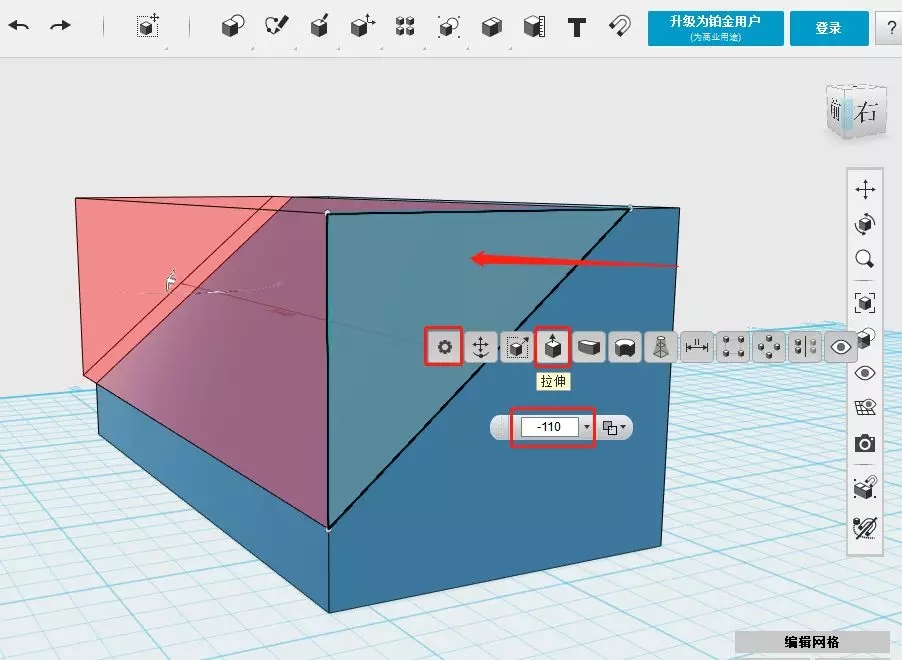

3. 选中三角形，点击拉伸选项拉伸高度为-110mm。

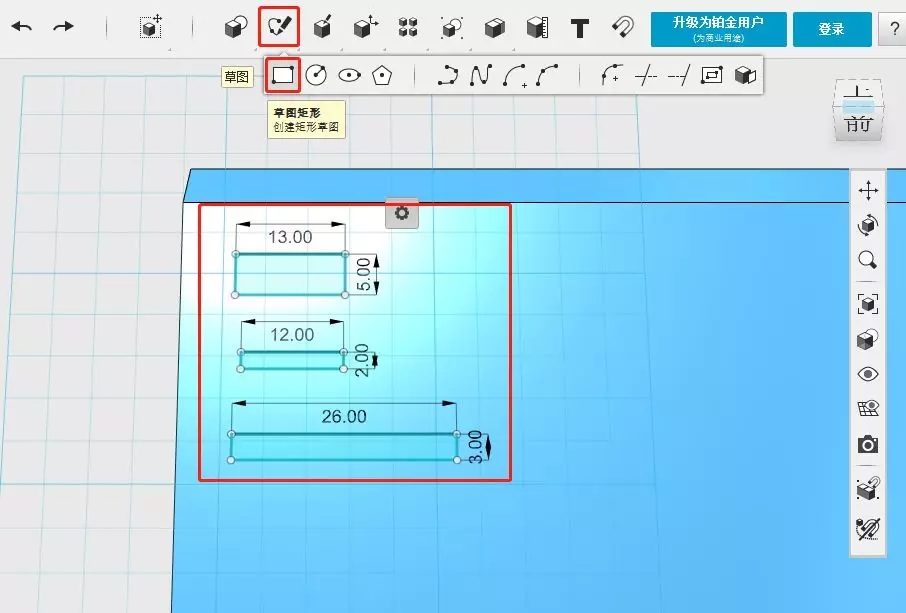

4. 选择刚刚拉伸完成的面，点击草图→草图矩形命令，绘制一个长13mm，宽5mm的矩形，一个长12mm，宽2mm的矩形，一个长26mm，宽3mm的矩形（这是3种卡槽的尺寸）。

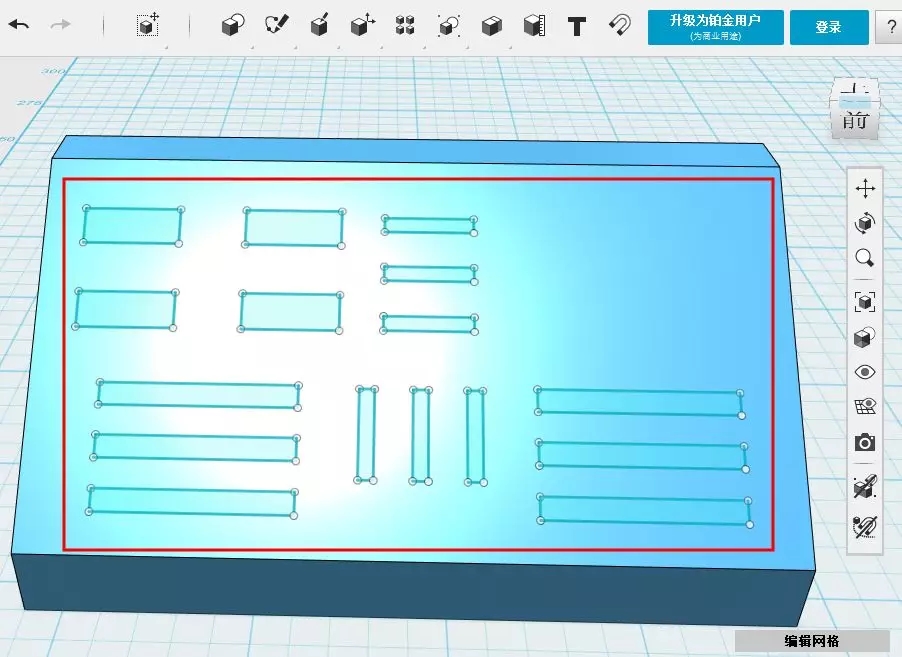

5. 选中其中一个矩形，使用复制粘贴命令（Ctrl+C、Ctrl+V），复制出多个矩形，Ctrl+T移动，位置摆放随意，如图：
6. 位置摆放好之后我们可以进行拉伸，可以按住Ctrl多选一起拉伸，U盘槽口拉伸-13mm，小存储卡槽口拉伸-7mm，大存储卡槽口拉伸-20。

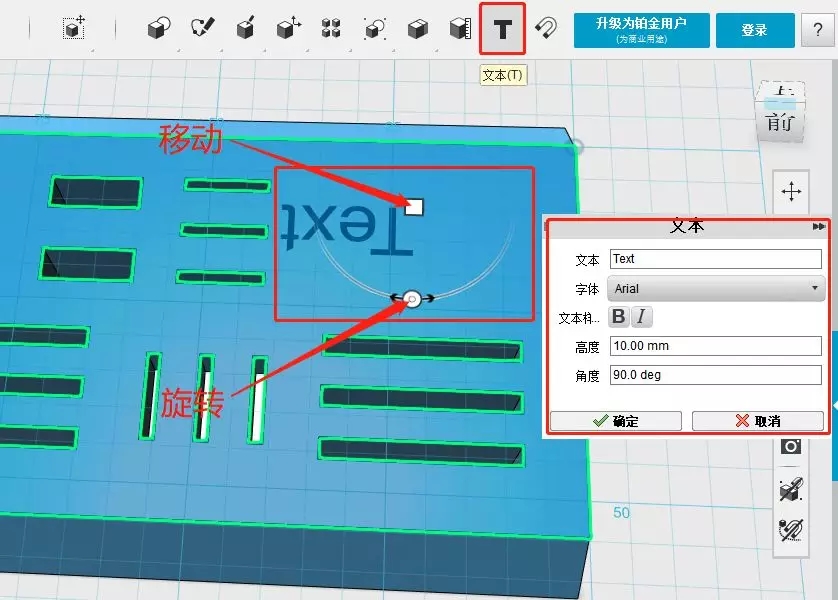

7. 右上角的空白区域不太美观，我们可以自己加一点标识上去，比如加上一个名字，点击文本选项，点击面创建文本。点击图中标识可以移动旋转文本。

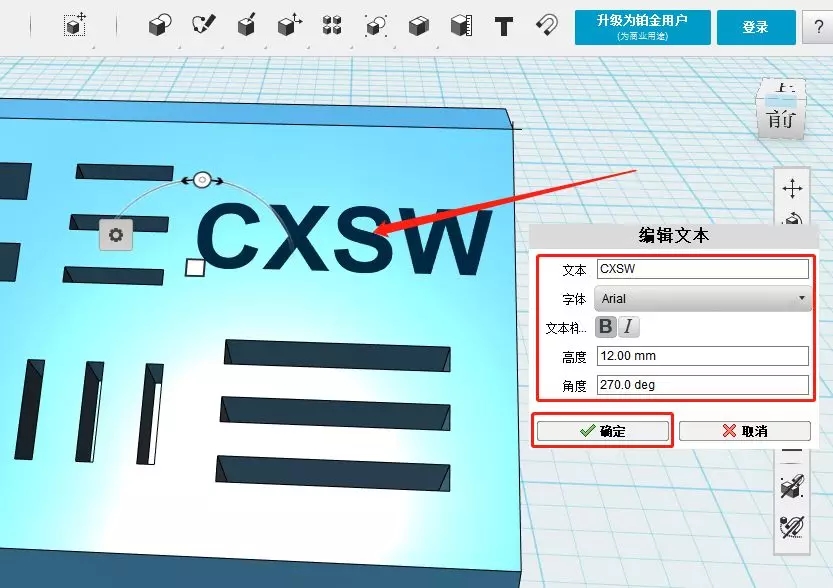

8. 在文本框内输入字符，例：CXSW，我们调整高度为12，确定。

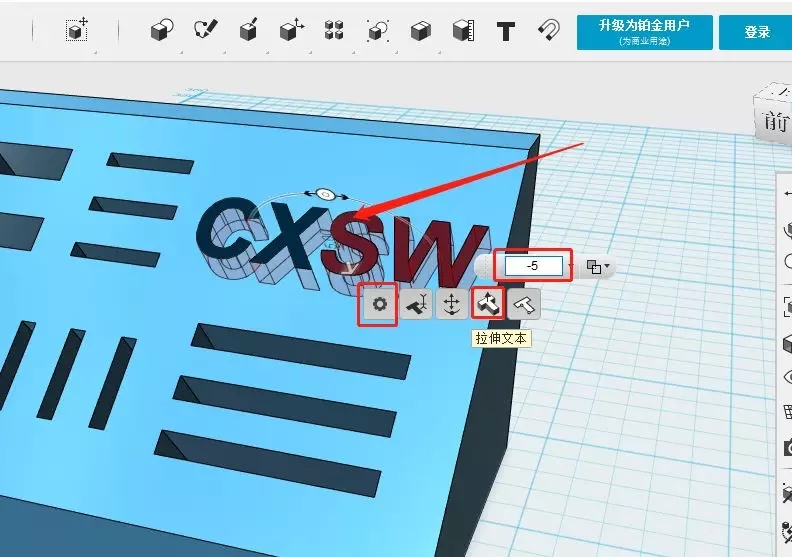

9.选中刚刚添加的文本，点击拉伸选项，拉伸高度为-5，确定。

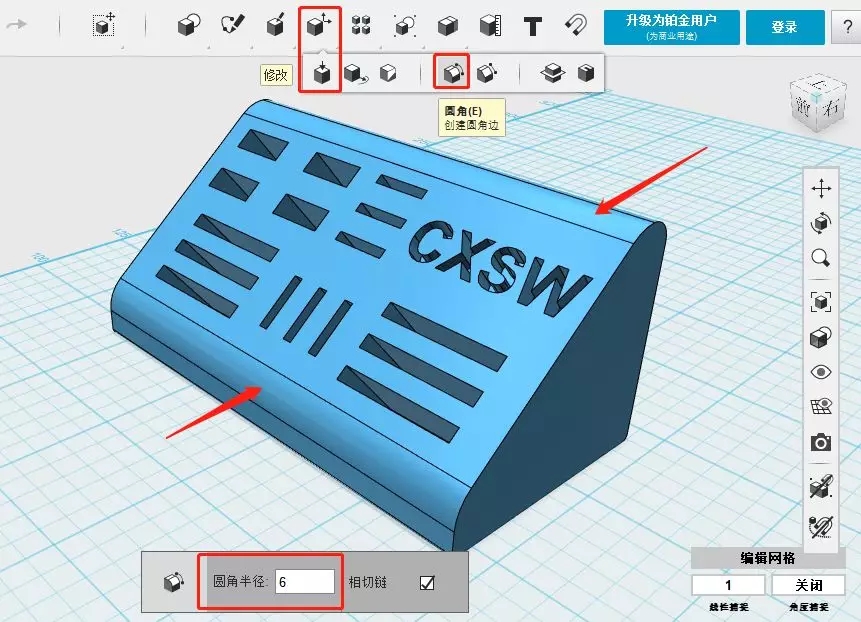

10.最后将整体边缘圆角一下，避免硌手，点击修改→圆角命令，输入合适的圆角半径，确定。
