3D打印模型演示转子发动机工作原理 有文有图有真相!
时间:2018-05-24 10:03 来源:未知 作者:中国3D打印网 点击:次

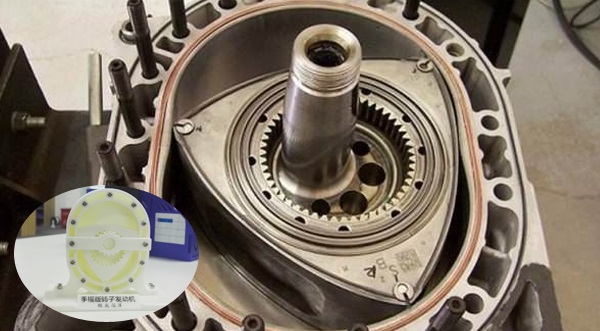

近日,极光尔沃3D建模师在网上分享了一项个人作品——3D打印转子发动机模型,吸引了众多网友的关注。据了解,这款3D打印装置通过科学的计算,以简易结构极具创意的演示了在向心力和切向力的作用下转子发动机的工作原理。

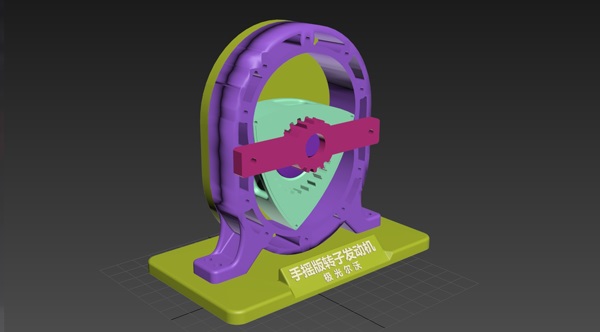

3D打印转子发动机模型,核心部件主要是转子、气缸、活塞、手摇轴等。其中,转子由齿轮组件构成,气缸是椭圆形盒子,活塞是气缸内扁平的三角形,手摇轴由中心圆柱及L型把手构成。当手摇轴转动时,产生的动力作用到齿轮转子上,从而带动到三角形活塞,在椭圆形气缸内作旋转运动。
尤为值得称道的是,3D打印转子发动机模型除了螺丝外的所有零配件,都是用极光尔沃桌面3D打印机及PLA耗材制作出来的。据极光尔沃建模师介绍道,这套模型体积为133x80x120mm,整体结构相对比较简单,以20%填充率、0.1层厚、40mm/s速度打印仅需约200g耗材。
当然,这款模型是经过简化的小比例模型,与真实转子发动机还是有差距的。谈及这类模型的用途,极光尔沃3D建模师还表示,3D打印转子发动机模型,一方面用作教育模型,演示转子发动机工作原理;另一方面用于展示说明的3D打印技术在发动机制造上的潜力。
此外,3D打印技术基于数字化制造模式,不受模型外形结构限制且操作非常便捷,短时间内可实现发动机内部结构的高度还原。在转子发动机研发领域,通过3D打印模型进行测试、分析和优化,可大幅度缩短研发周期,帮助工程师研发出更可靠的转子发动机。(极光尔沃官网地址:http://www.jgew3d.com/)
