CAD教程:玩美合一的个性化鹅公岩小学飞行棋

随着3D打印技术走向民用领域,让我们实现创意生活变得越来越容易。不过对于非专业设计人士来说,在实现我们创意之前,需要一款容易上手的建模软件,尤其是对于中小学学生来说,这款软件必须简单容易操作,而且功能要足够强大,能够把孩子们的想法和创意基本上表现出来。很高兴的是遇到了3DOne,它就是这样一款让中小学生很容易实现自己创意和想法的软件。

作为创客导师,除了让学生对软件的操作越来越熟练之外,更多的是要引导和激发学生的思维能力和想像力,让作品不光有美学价值,也有一定的生活实用价值。

一、设计灵感

1、飞行棋是小学生非常喜爱的一款游戏,但现有的飞行棋缺少个性化,而且玩的时候棋子弄丢了不容易找到同样的备品。

2、对于中小学来说,经常会面临给学生颁发奖品的情况,个性化的奖品比较少,尤其是具有本校特色的奖品就更少了。

3、创客老师在指导学生设计作品时,可以引导学生设计一些个性化生活化的物品。

二、设计思路

    针对这个情况,我就构想可以为每个学校定制几款飞行棋,不仅可以作为学校特有的游戏用品,也可以作为学校的奖品。对于学生来说,掌握了设计飞行棋的技巧,就可以很容易设计自己个性化的飞行棋了。

三、设计方法

   飞行棋的个性化制作看每个人的喜爱,我只是引出这个想法,先做一个比较简单的模型,大家有兴趣可以在这方面自行研发。

 今天我就以重庆鹅公岩小学的飞行棋为例,当我们把飞行棋设计好并打印出来送给学生们的时候,他们非常的开心。

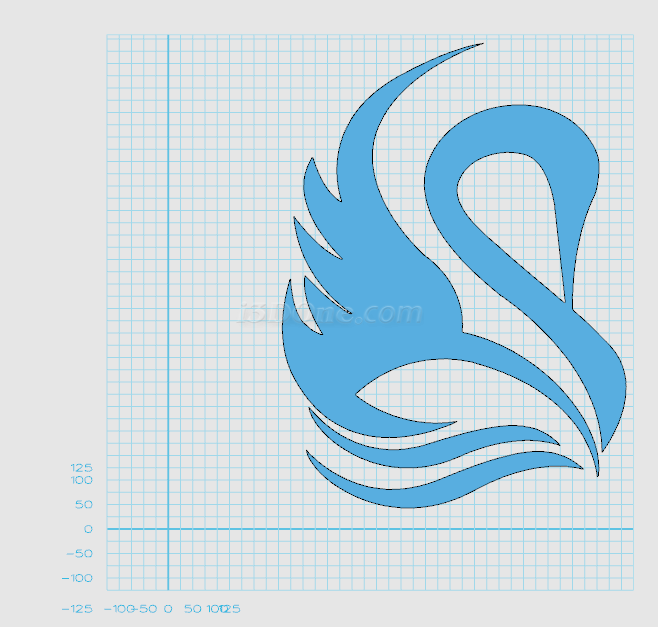

1、首先我们先设计个性化图案,导入鹅公岩小学的校徽

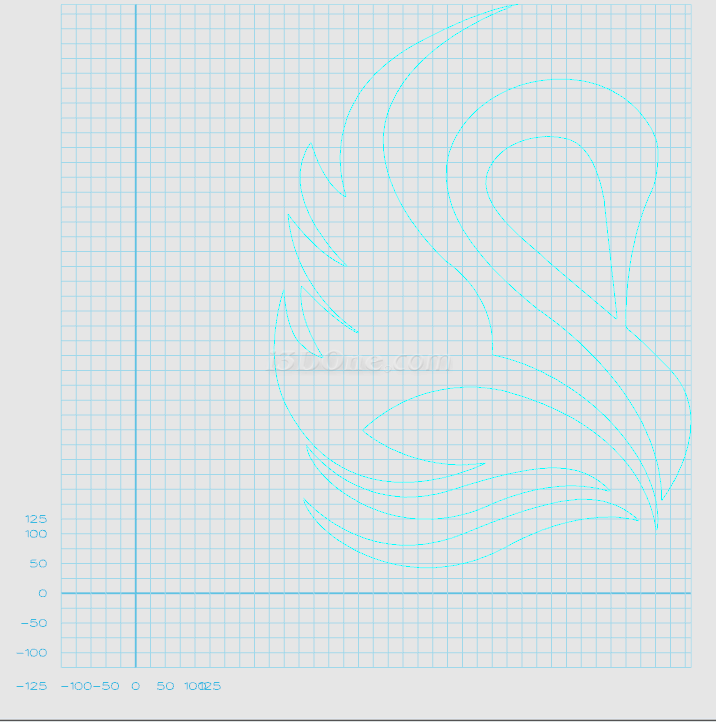

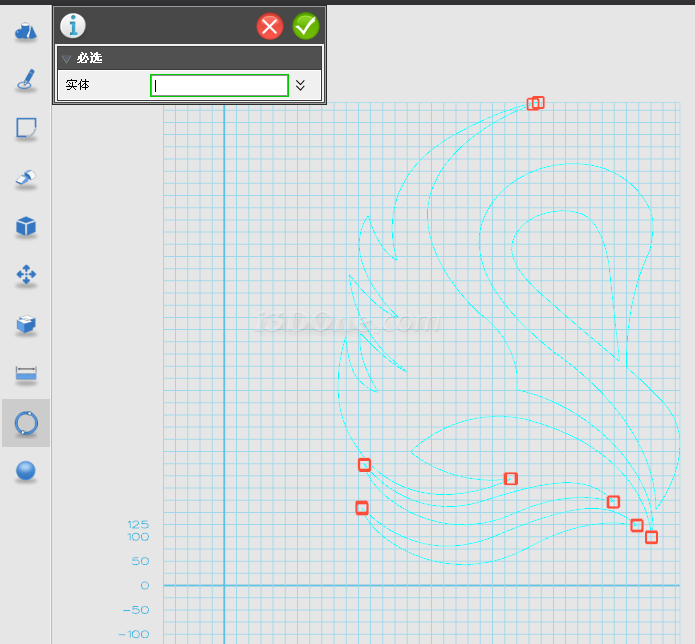

 2、检查曲线的闭合是否完整,对不完整的地方进行修改。

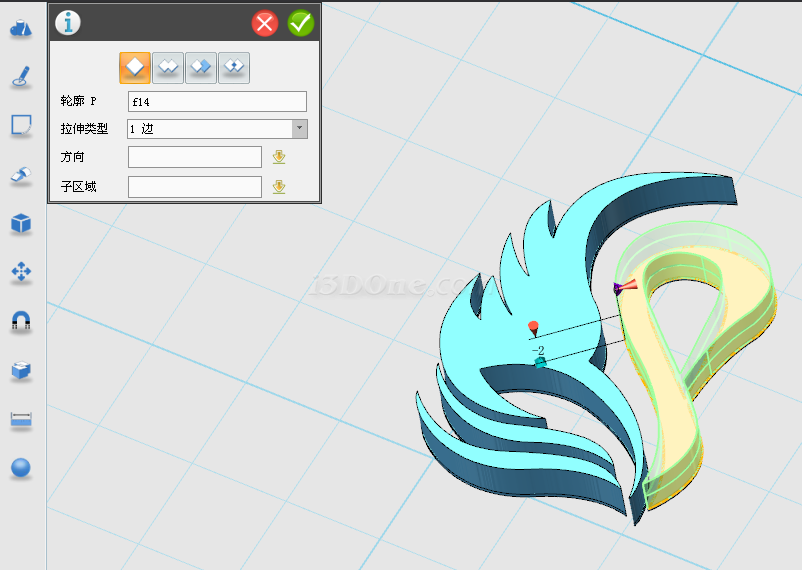

3、整体拉伸

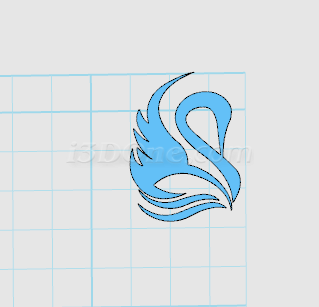

4、为了保证导入的图案曲线尽量完整,所以选择了高质量的图案,这样导入的图案尺寸就会较大,最大尺寸为1000mm,拉伸后我选择缩小比例为1:0.02




5、图案整体缩小之后,厚度也会缩小,此时天鹅整体拉伸3mm

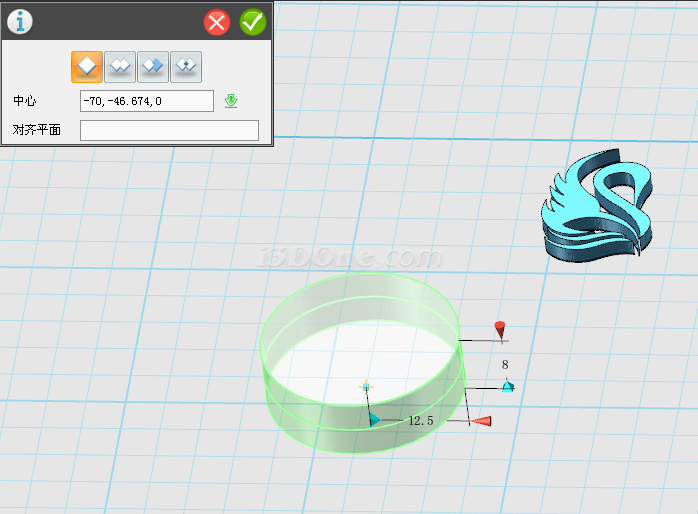

6、下面设计飞行棋棋身,因为缩小之后的图案最大尺寸为20mm,所以要建立一个直径大于它的圆柱体,我选择25mm的圆柱体。(模型在真实打印的前期还可以用切片软件进行调整XYZ尺寸)

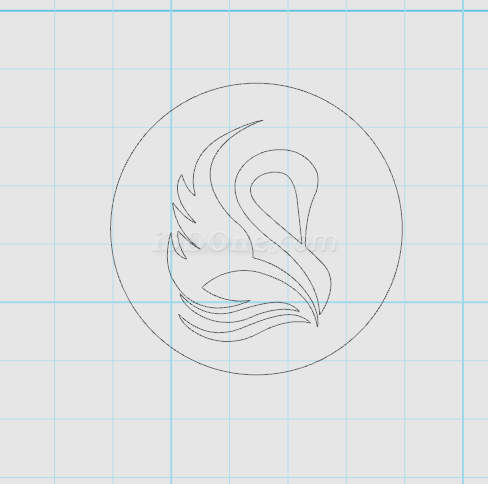

7、可以用线框模式检查一下天鹅是否可以全部包含在棋笛平面内。




8、用倒角功能修饰棋身上下平面部分,弧度设为1。





9、用自动吸附功能,让天鹅与棋身连接在一起。

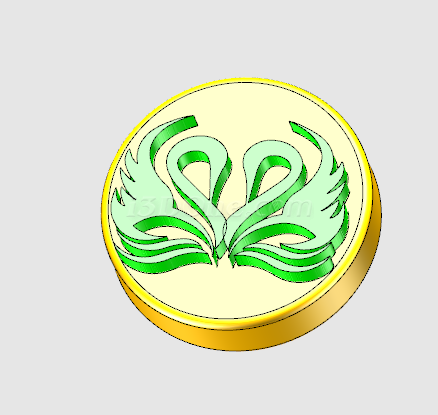

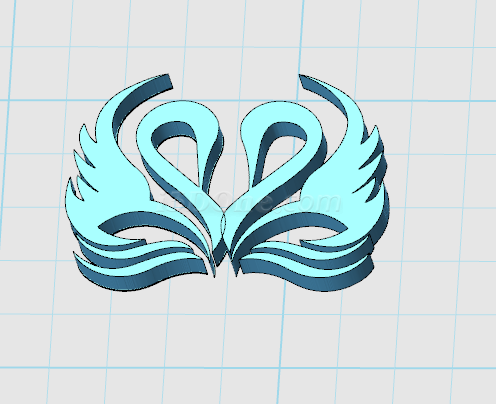

10、同样的原理,我们也可以设计一对天鹅在棋身上面,用镜像原理设计装饰部分。(天鹅尺寸先不做调整)

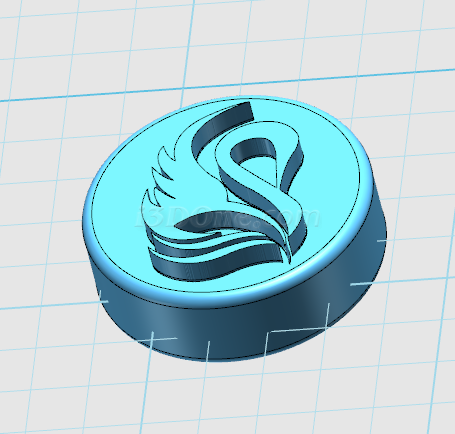

11、完成飞行棋的设计。





12、其实我们还可以设计站立的天鹅在棋身上,有兴趣的同学们可以尝试,只是一定要注意站立的模型不能出现完全悬空的部分,至少有一部分是与底部或非悬空模型相连接的。


在当代,日常生活审美化,也即生活的艺术化是大势所趋。人们越来越追求一种个性化、定制化的东西。我们司空见惯的事物,因为3D打印的应用,被注入了新鲜的血液,闪烁着艺术的魅力。个性化飞行棋的制作更多的是为我们带来思想的火花:原来这个东西也可以这样美。所以,不妨在以后制作的过程中也多花点小心思吧!
