【CAD实例教程】设计叶轮

叶轮是离心泵的关键部件,它是由若干弯曲叶片构成的。叶轮的作用是将原动机的机械能直接传给液体,以提高液体的静压能和动压能。叶轮的造型独特,而在中望3D中,仅需要通过旋转、圆周阵列、扫掠、拉伸、倒圆角等功能即可轻松完成叶轮的建模设计。在本篇文章中,小编将以图1中的叶轮为实例,向大家介绍如何使用中望3D进行叶轮设计。

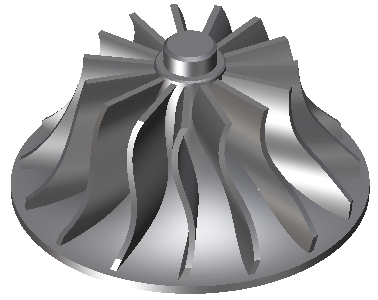

图1叶轮效果图

下面,我们分步来向大家介绍叶轮建模设计的操作。

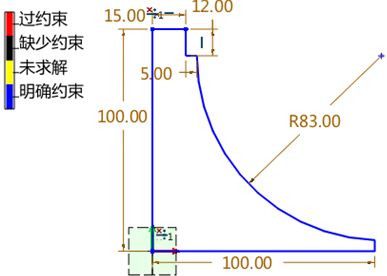

第一步,在XZ平面新建草图,绘制如图2所示草图轮廓。


图2叶轮轴心草图

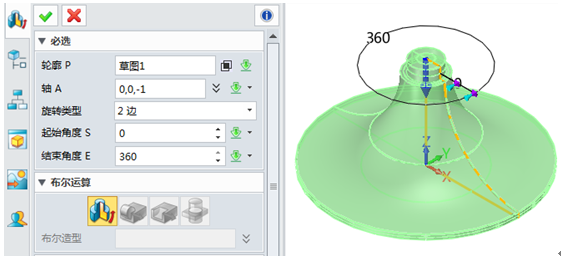

第二步,完成草图,然后运用“旋转”命令做出叶轮轴心,如图3所示。


图3叶轮轴心

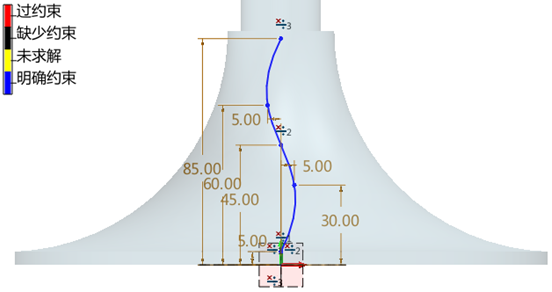

第三步,在XZ平面新建草图,绘制如图4所示的草图轮廓。


图4草图

      第四步,新建偏移XY平面85距离基准面,然后在此基准面新建草图,绘制如图5所示尺寸轮廓。


图5草图

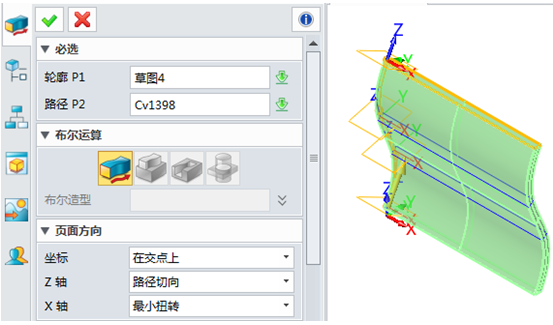

第五步,运用“扫掠”命令构建叶片,注意轮廓选图5草图,路径选图4草图,如图6所示。

图6 扫掠生成叶片.PNG

图6 扫掠生成叶片

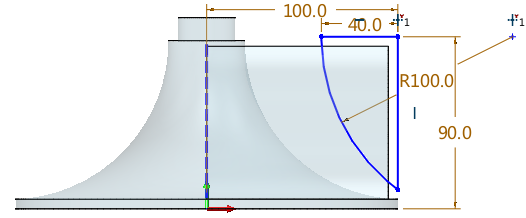

第六步,在XZ平面绘制如图7所示草图。


图7 草图

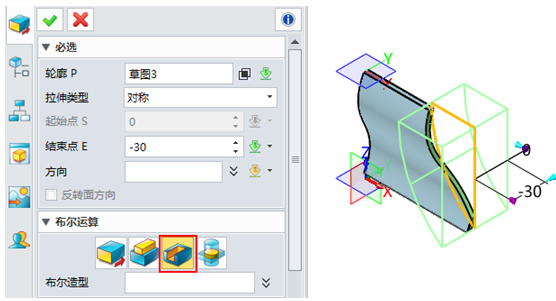

第七步,运用“拉伸”命令布尔减运算切除叶片多余部分,如图8所示。

图8 叶片构建.PNG

图8 叶片构建

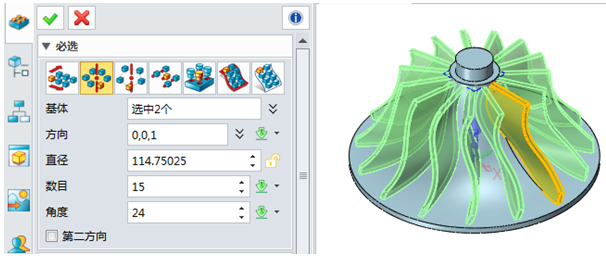

第八步,运行“阵列特征”命令中圆形阵列创建完整叶轮,如图9所示。

图9 圆形阵列特征.PNG

图9 圆形阵列特征

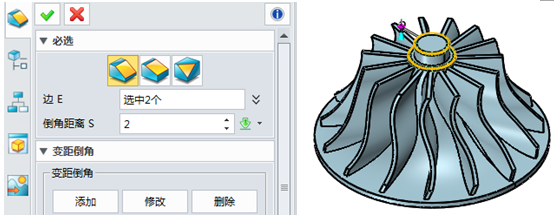

第九步,最后倒角处理和叶轮添加金属颜色,如图10所示。

图10 倒角.PNG

图10 倒角
