清锋时代推出高性能光固化弹性材料 ,应用方向为鞋底制造
时间:2018-10-26 21:25 来源:中国工业网 作者:中国3D打印网 点击:次

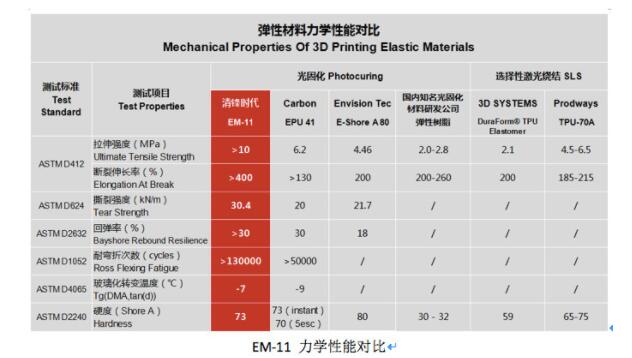

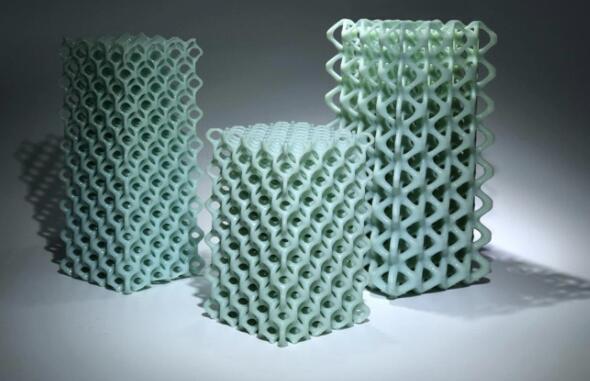

继推出可实现超快速3D打印生产的LEAP™(Light Enabled Additive Production)技术后,清锋时代发布其自主研发的应用于LEAPTM的可量产高性能弹性材料EM-11。 一般来说,用于光固化3D打印的光敏树脂,受到光固化打印技术的限制,其粘度低、光敏单体分子量小;且在打印过程中,光敏单体聚合程度较低,由小分子聚合所得到的聚合物分子量不高,导致3D打印件的机械性能不足。例如,市面上常用的聚丙烯酸酯类光敏树脂在光固化后强度低、易断裂,且不具备拉伸性和回弹性。“脆而不韧”的特性使其仅局限于制作造型外观,而无法真正满足力学性能的需求,成为阻碍光固化3D打印技术广泛应用的重要原因。 清锋时代表示,此次发布的这款高性能光固化材料EM-11,不仅突破了上述传统光敏树脂的局限,与国内外新近发布的光固化弹性材料或是跟价格昂贵的SLS粉末烧结弹性材料相比,在相同的测试标准下,EM-11在拉伸强度、断裂伸长率、撕裂强度、回弹率和耐弯折等关键性能指标上,相较国内外知名公司推出的产品,实现了超越,其中,超过10MPa的拉伸强度和30kN/m的撕裂强度赋予了其优异的抗拉抗裂能力;超过400%的断裂伸长率使得其在极限拉伸条件下仍能保持形态完整;而超过30%的回弹率保证了材料在形变后能够迅速回复到初始形态和尺寸;另外,如果把EM-11与参数化设计的点阵结构相结合,将使打印件在强度、回弹率、抗冲击、耐久性等方面具备更为优异的性能。 此次推出的EM-11与LEAP™技术配合使用,将用于清锋时代3D打印鞋底的批量生产。CEO姚志锋表示,“超过13万次的耐弯折测试结果表明,EM-11的性能指标已经完全达到并超过运动鞋底对材料的要求,将为3D打印鞋底的顺利量产提供保障。”
|
