3D打印网-中国3D打印门户移动版

主页 > 3D打印材料 > 热塑性材料 >

傲趣三维发布仿玻璃3D打印材料P-Glass

     传统工业生产领域,为了生产诸多高透明的产品,比如门窗、瓶罐、灯具、仪器仪表、光学镜片、家具配件等,而采用了高透明度的聚合物材料,如PMMA(亚克力)、PC(聚碳酸酯)、PET、PETG、PCTG等。



      同样,3D打印也存在发掘高透明、仿玻璃的耗材应用于此类需求。比如国际知名的3D耗材公司Taulman开发的T-glass耗材, FormFutura开发的HDglass耗材,就运用了基于PET的复合材料制成,达到非常高的透明度。

      市面也有PC原料制成的耗材,透明度也相当优秀,但鉴于其耐高温的特性,导致打印相当困难而不能广泛运用。

     傲趣三维于2016年2月推出高透明耗材P-Glass,创新性的将PETG和PC复合制成。傲趣三维的雷周桥博士表示,这种耗材的透光率≥92%,雾度≤0.2%,光学性能超过了玻璃(玻璃透光率一般在80%-90%)。
  P-Glass不但拥有优秀的光学性能,而且易于打印、收缩率低、成型稳定,环保无毒。
P-Glass的主要性能参数如下:

性能

测试条件
性能结果
密度(g/cm3  at 21.5℃)
ASTM D792

(ISO 1183)
1.26±0.02  g/cm3
洛士硬度
ASTM D785
110R
拉伸强度(MPa)
ASTM D638

(ISO 527)
50.2±2.4MPa
拉伸模量(MPa)
ASTM D638

(ISO 527)
2000.0±210.1MPa
断裂伸长率(%)
ASTM D638

(ISO 527)
>50%
弯曲模量(MPa)
ASTM D790

(ISO 178)
2100.0±210.1MPa
弯曲强度(MPa)
ASTM D790

(ISO 178)
66.2±3.4MPa
冲击强度(KJ/m2)
ASTM D256

(ISO 179)
9.2±0.8KJ/m2
打印参数
内部标准
喷嘴温度 230-250

热床温度 80-100

速度 50-100mm/s

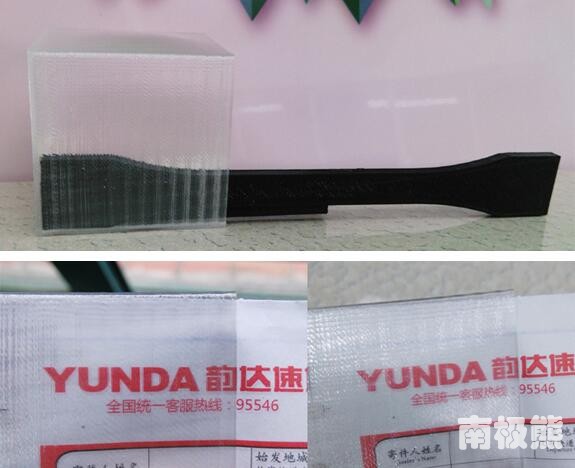

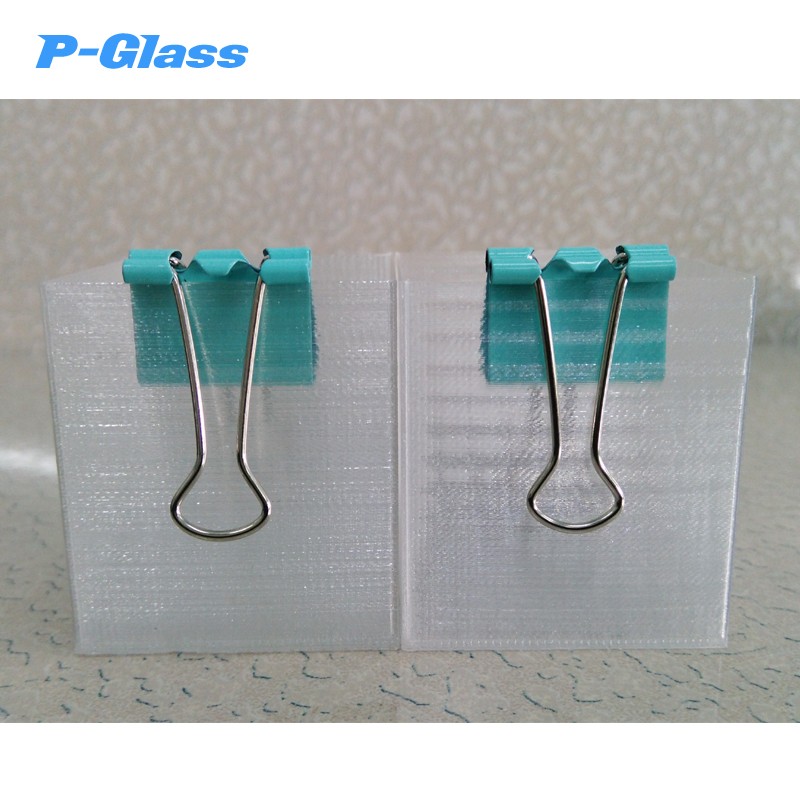

    打印提示:模型壁厚越小、填充越小、层厚越大,透光性越好。鉴于3D打印原理是层层叠加,会影响透光性,打印模型并不能像工业注塑产品一样高度透光。 (责任编辑:admin)
